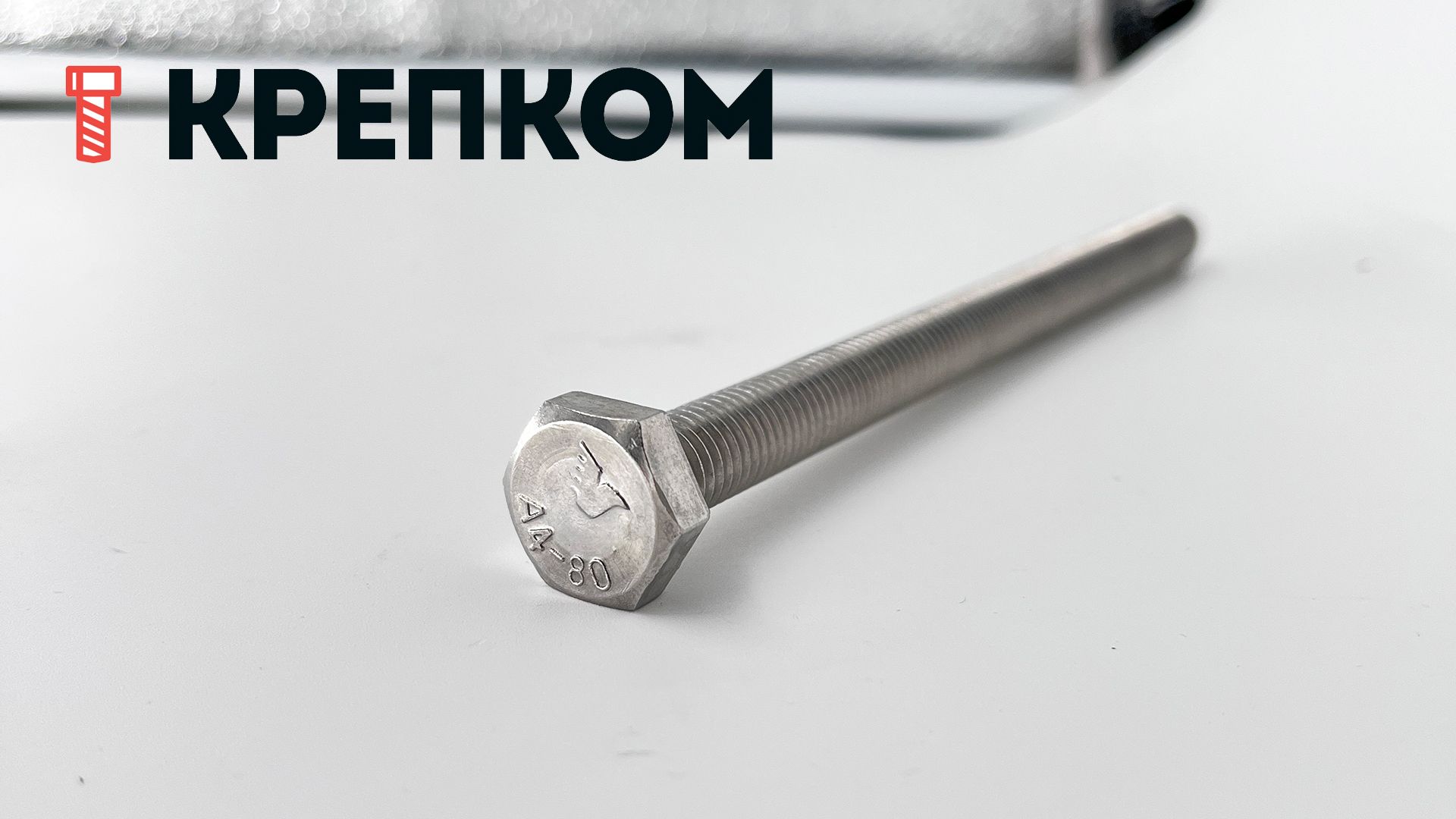

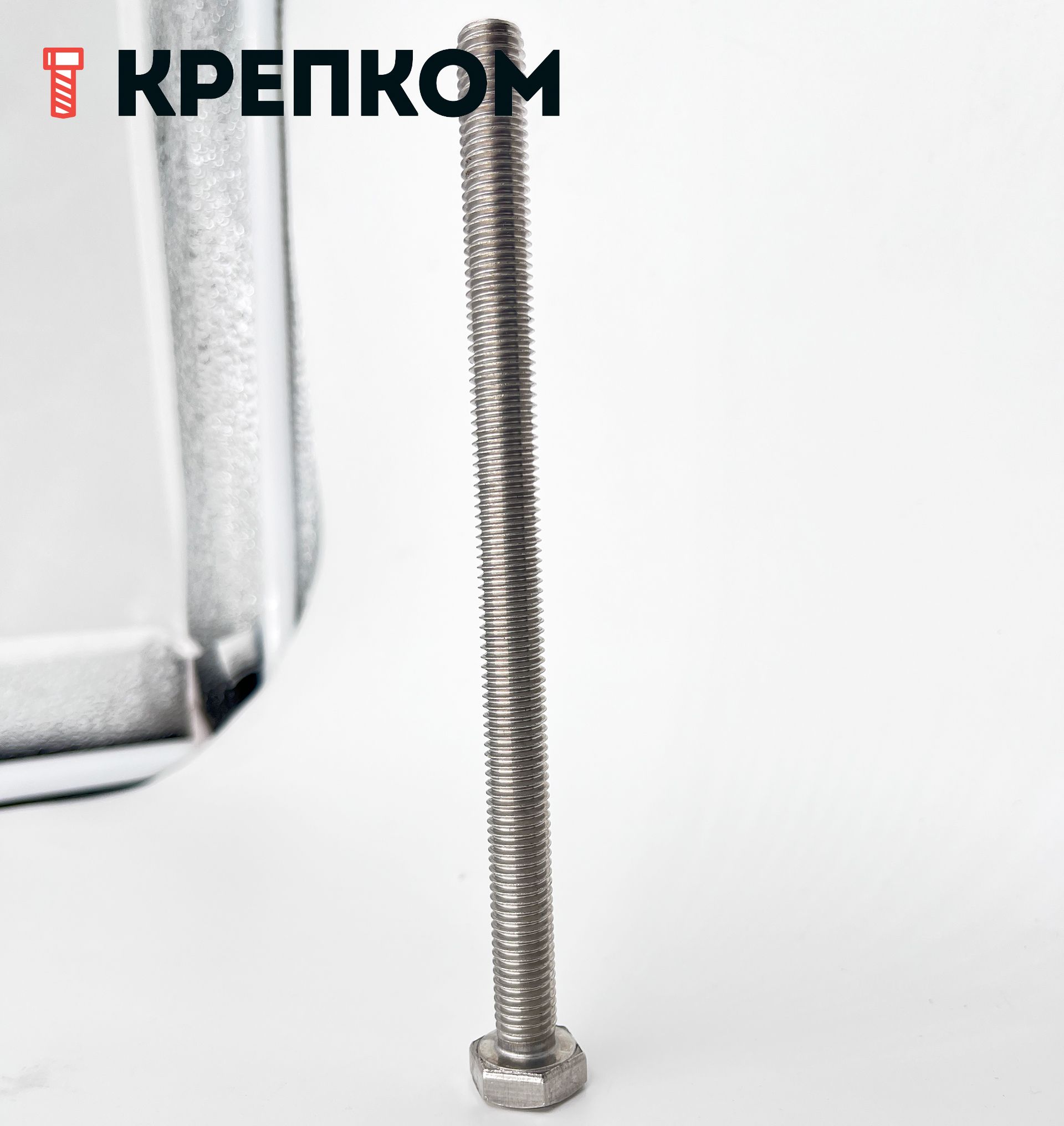

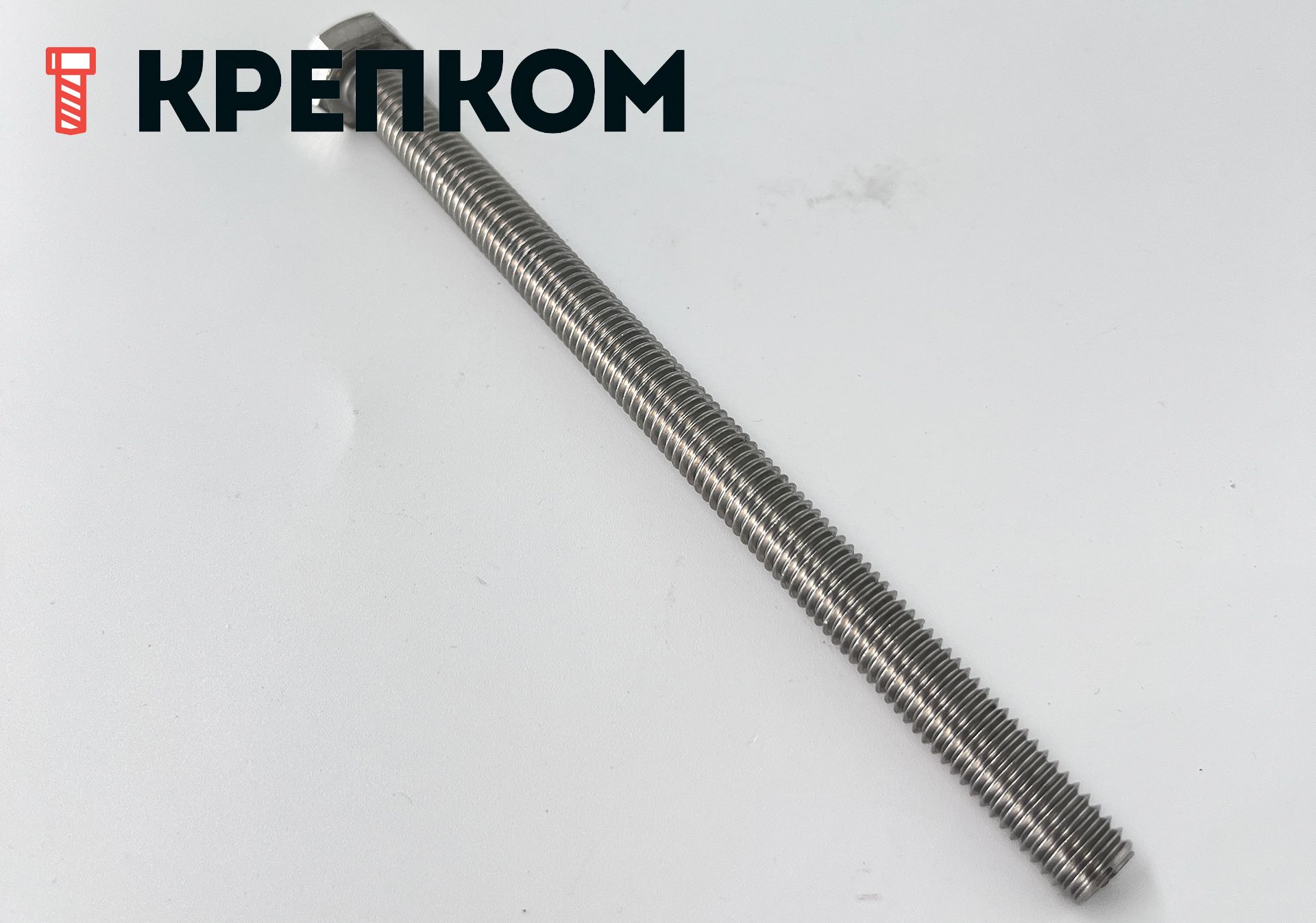

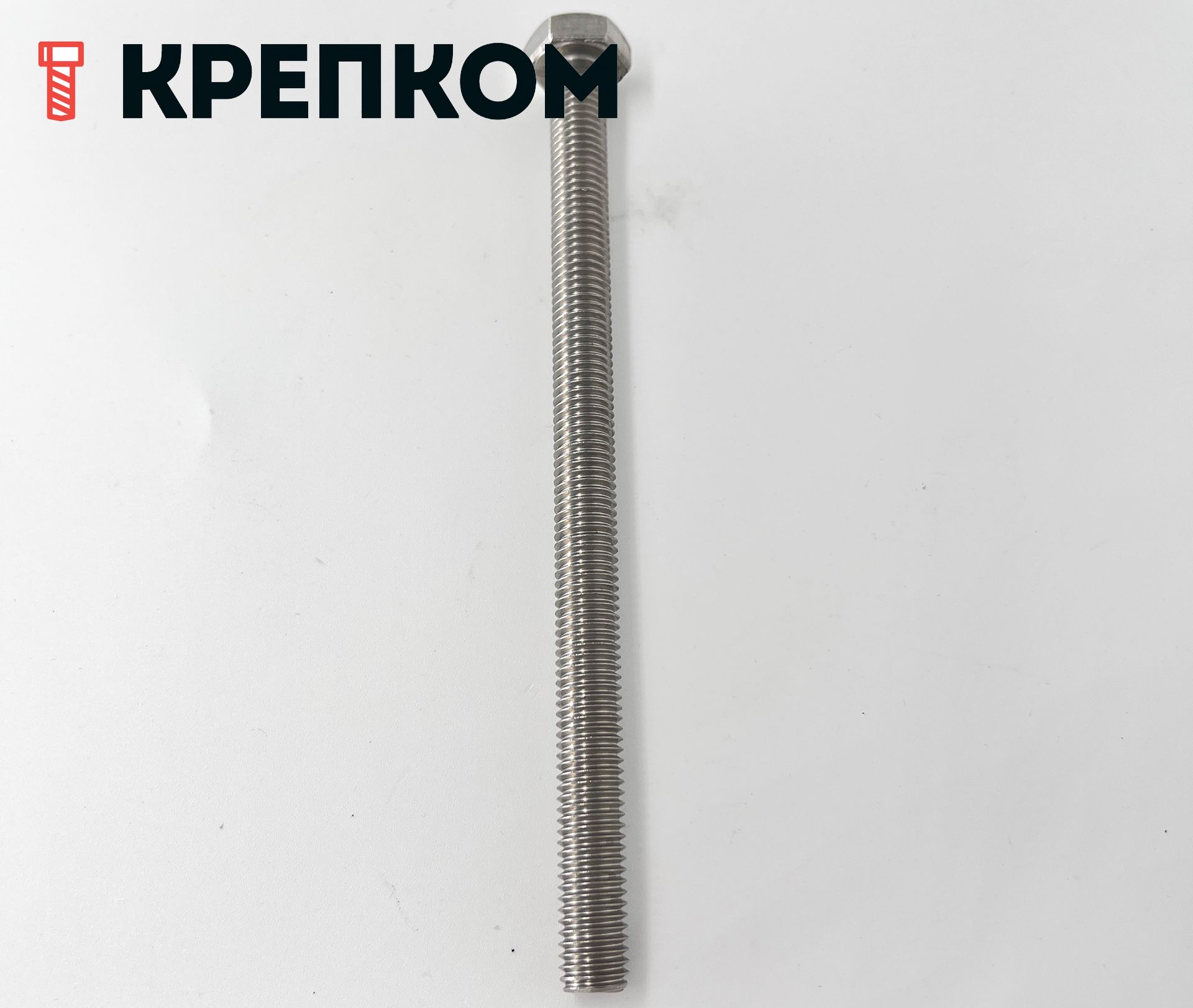

Болт с шестигранной головкой и полной резьбой DIN 933, нержавеющая сталь А4-80
Ваш консультант Анастасия
8 (921) 091-15-13- Для коррозионно-стойких резьбовых соединений деталей машин, механизмов, конвейеров, автомобилей, агрегатов и различного оборудования.
- Нержавейка А4 (AISI 316) устойчива к коррозии в кислотной, морской, хлорсодержащей и других химически агрессивных средах.
- Конструкция и размеры соответствуют стандарту DIN 933.
- Шестигранная головка с нормальными размерами под гаечный ключ.
- Резьба полная метрическая крупная, поле допуска 6g (согласно DIN 13, ч.12 и ч. 15).
- Класс точности: А (до М24 и длиной до 150 мм) и В (от М24 и длиной более 150 мм).
- Класс прочности: А4-80 - временное сопротивление разрыву 800 Н/мм² (согласно DIN 267, ч.11).
- Температура эксплуатации: от -60°С до + 450°С.
4
14
0,7
руб.
5
10
0,8
руб.
5
16
0,8
руб.
5
20
0,8
руб.
5
25
0,8
руб.
5
30
0,8
руб.
5
35
0,8
руб.
5
40
0,8
руб.
5
50
0,8
руб.
5
60
0,8
руб.
5
70
0,8
руб.
6
10
1
руб.
6
12
1
руб.
6
14
1
руб.
6
16
1
руб.
6
20
1
руб.
6
25
1
руб.
6
30
1
руб.
6
35
1
руб.
6
40
1
руб.
6
45
1
руб.
Шестигранный болт с полной резьбой, нержавеющий DIN 933 из кислотостойкой стали А4 (типа AISI 316) образует соединение путем вкручивания в приемную резьбу, нарезанную в одной и обеих соединяемых деталях, но чаще используется с гайкой и шайбой из аналогичной марки стали. Для передачи высокого крутящего момента используются рожковые ключи, трещотки и электроинструмент с соответствующей шестигранной насадкой. Резьба накатана по всей длине стержня, что повышает надежность крепления тонкостенных деталей с подготовленными в них резьбовыми отверстиями.
Преимущества
Болт с шестигранной головкой из нержавеющей стали А4-80 не токсичен, немагнитен, жаропрочен, не теряет свойств на сильном морозе и в горячих цехах. Содержание хрома в стали А4 более 17% и она дополнительно легирована молибденом, что повышают сопротивляемость воздействию кислотосодержащих сред, соленой воды, хлора. Оптимальное сочетание пластичности и прочности сплава повышает стойкость к излому при критических нагрузках.
Применение
Болт из нержавейки с шестигранной головкой используется для сборки оборудования и механизмов в машиностроении, химической, пищевой, фармацевтической, холодильной и других отраслях, где присутствует сильноагрессивная промышленная среда. Он демонстрирует прекрасную стойкость к коррозии в прибрежных районах с морской атмосферой и в бассейнах с хлорированной водой. В строительстве он применяется совместно с забивными анкерами для уличного монтажа навесных элементов к бетонным конструкциям.
Аналоги DIN 933:
- ISO 4017 (несущественные отличия в размере «под ключ» на диаметрах M10, М12, М14 и М22)
- DIN 558 (ISO 4018) (М5 - М64)
- ГОСТ 7798-70 (М6 - М48)
- ГОСТ 7805-70 (М1,6 - М48)
- ГОСТ 15589-70 (М6 - М48)
Размеры
| Резьба, d | Шаг резьбы, P | Высота головки, k | Размер под ключ, S | Диаметр граней, e |
| М2 | 0,4 | 1,5 | 4,0 | 4,32 |
| М2,5 | 0,45 | 1,7 | 5 | 5,45 |
| М3 | 0,5 | 2,0 | 5,5 | 6,01 |
| М4 | 0,7 | 2,8 | 7,0 | 7,66 |
| М5 | 0,8 | 3,5 | 8,0 | 8,79 |
| М6 | 1,0 | 4,0 | 10 | 11,05 |
| М8 | 1,25 | 5,3 | 13 | 14,38 |
| М10 | 1,5 | 6,4 | 17 | 18,9 |
| М12 | 1,75 | 7,5 | 19 | 21,1 |
| М14 | 2,0 | 8,8 | 22 | 24,49 |
| М16 | 2,0 | 10 | 24 | 26,75 |
| М18 | 2,5 | 11,5 | 27 | 30,14 |
| М20 | 2,5 | 12,5 | 30 | 33,53 |
| М22 | 2,5 | 14 | 32 | 38,85 |
| М24 | 3,0 | 15 | 36 | 39,98 |
| М27 | 3,0 | 17 | 41 | 45,2 |
| М30 | 3,5 | 18,7 | 46 | 50,85 |
| М33 | 3,5 | 21 | 50 | 55,37 |
| М36 | 4,0 | 22,5 | 55 | 60,79 |
| М42 | 4,5 | 26 | 65 | 71,3 |
| М48 | 5,0 | 30 | 75 | 82,6 |
| М56 | 5,5 | 35 | 85 | 93,56 |
| М64 | 6,0 | 40 | 95 | 104,9 |
все размеры указаны в мм
Характеристики
-
DIN933
-
ГОСТ7805-70, 7798-70, 15589-70
-
ISO4017
-
Единицы измеренияшт
-
Форма головкиШестигранная
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Hexagon head bolts with thread up to head
