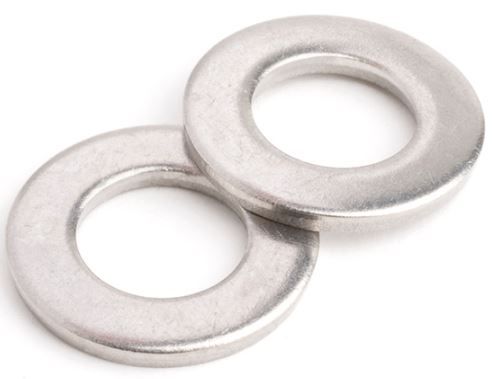

Шайба плоская узкая NFE 25-514 тип Z (WS 9245), нержавеющая сталь А2
- Плоская шайба с уменьшенным наружным диаметром.
- Для использования с винтами с уменьшенной головкой.
- Исключает продавливание материала, защищает поверхности от повреждения, повышает прочность соединения.
- Соответствует стандарту NFE 25-514 (аналог WS 9245).
- Тип Z: узкая.
- Нержавеющая сталь А2 (AISI 304) обеспечивает высокую механическую прочность и стойкость к коррозии во влажных помещениях и на открытом воздухе.
- Номинальный размер: от 2,2 до 31 мм.
- Для крепежных изделий с резьбой от М2 до М30.
Шайба плоская NFE 25-514 тип Z (WS 9245) обладает более узкими полями в сравнении со стандартными шайбами. Она имеет меньшую площадь прижатия и практически не выступает за края головки винта, что позволяет использовать ее в условиях сильно ограниченного пространства. Благодаря своим конструктивным особенностям уменьшенная шайба повышает прочность соединения и позволяет исключить продавливание материала при затяжке винта. Также служит для предохранения детали от механического повреждения головкой винта или гайкой при закручивании. Это особенно важно при стягивании деталей из металла с антикоррозионным покрытием, красочным слоем, декоративной покраской мягкими красками.
Материал
Плоская узкая шайба А2 изготовлена из пищевой аустенитной стали AISI 304, которая устойчива к агрессивному воздействию влаги, влиянию низких и высоких температур. Она не токсична, отлично сопротивляются усталостному разрушению, обладает слабыми магнитными свойствами, а также коррозионной стойкостью при нахождении в слабоагрессивных средах – воде, соляном тумане.
Применение
Применяется совместно с болтами, винтами, резьбовыми шпильками в электротехнике, электромеханике, машиностроении, приборостроении и в прочих промышленных, производственных и строительных областях, а также при проведении монтажных и ремонтных работ. Шайбы из нержавейки А2 подходят для применения в автомобилестроении, очистных сооружениях, при сборке медицинского оборудования, агрегатов по переработке пищи и внесению удобрений.
Аналоги NFE 25-514 тип Z:
- WS 9245 - для резьбы М2-М30
Размеры
| Под резьбу | Внутренний диаметр d1 | Внешний диаметр d2 | Толщина s |
| М2 | 2,2 | 4 | 0,57 |
| М2,5 | 2,7 | 5 | 0,57 |
| М3 | 3,2 | 6 | 0,87 |
| М4 | 4,3 | 8 | 0,87 |
| М5 | 5,3 | 10 | 1,07 |
| М6 | 6,4 | 12 | 1,27 |
| М8 | 8,4 | 16 | 1,57 |
| М10 | 10,5 | 20 | 2,12 |
| М12 | 13 | 24 | 2,62 |
| М14 | 15 | 27 | 2,62 |
| М16 | 17 | 30 | 3,12 |
| М18 | 19 | 32 | 3,12 |
| М20 | 21 | 36 | 3,12 |
| М22 | 23 | 40 | 3,12 |
| М24 | 25 | 45 | 4,15 |
| М27 | 28 | 48 | 4,15 |
| М30 | 31 | 52 | 4,15 |
Характеристики
-
Тип шайбыПлоская (обычная)
-
Единицы измеренияшт
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Flat washers NFE 25-514 type Z
